サブナノ粒子の新計測法の開発に成功 サブナノ領域の未解明の構造・活性に迫る新技術

要点

• これまで観測できなかったサブナノ粒子の振動分光の直接計測に成功
• 振動スペクトルの理論解析によって、サブナノ粒子の構造と組成を決定
• サブナノ粒子の物性や触媒活性を理論・実験双方から解明する新たな指針

概要

東京工業大学 科学技術創成研究院の葛目陽義特任准教授、山元公寿教授らの研究グループは、高感度化したシリカ被覆ナノ粒子増強ラマン分光法（SHINERS）^[用語1]を開発し、新しいナノ材料素材として潜在的な触媒機能を有するものの、これまで観測できずにその特異的な物性評価ができなかった粒子径0.5～1.5 nm（ナノメートル）からなるサブナノ粒子^[用語2]の微弱な分子振動の計測に成功した。

得られた分子振動の結果を理論計算的手法により振動分光シミュレーション^[用語3]することにより、サブナノ粒子の原子構造や表面組成を明らかにした。さらにサブナノ粒子の構成原子数が減少することによる反応活性の著しい増加の原因を実験的・理論的双方から解明した

この成果は今後、サブナノ領域における新規素材の物性・活性評価法の指針となることが期待される。

この研究は科学技術振興機構（JST）戦略的創造研究推進事業 総括実施型研究（ERATO）「山元アトムハイブリッドプロジェクト（山元公寿研究総括）」で実施した。研究成果は米国東部時間2019年12月13日付の米国科学振興協会（AAAS）の「Science Advances」オンライン版に掲載された。

研究の背景

山元教授らの研究グループは、これまでに分子鋳型を用いた精密金属集積法^[用語4] により、構成原子数を制御した各種のサブナノ粒子の合成に成功している。中でもガスセンサーなどに利用される酸化スズのサブナノ粒子は、構成原子数が60個、28個、12個と減少することにより、一酸化炭素の酸化反応活性が増加することを解明している。

しかし、その構成原子数と反応活性の相関は解明されていなかった。触媒の結晶構造や表面における結合構造を解明するには振動分光法が有効だが、サブナノ粒子の観測は振動信号が微弱であるため従来の分析法では検出が困難だった。

研究の経緯

サブナノ粒子の振動分光スペクトルを得るために、同研究グループはシリカ被覆ナノ粒子増強ラマン分光法（SHINERS）に注目した。しかし、従来のSHINERS法は感度不足からサブナノ粒子の検出はできなかった。

そこで、金の増強素子の表面にラマン信号の増強能が最も高い元素である銀を被覆し、さらにシリカで被覆した金銀コアシェル増強素子^[用語5]を開発した（図1）。増強素子の粒子径が100 nmのとき、ラマン信号増強能が最も高くなることを実験的に明らかにし、理論計算を用いて実証した。

図1.

鋳型合成法で作成されたサブナノ粒子が、シリカ被覆金銀コアシェルナノ粒子増強素子の粒子間ギャップに入ることで、ラマン信号が増強され、超高感度な直接計測に成功した

この金銀コアシェル増強素子を用いて酸化スズのサブナノ粒子を観測したところ、ラマンスペクトルの計測に成功し、さらにサブナノ粒子の構成原子数に依存した微弱なスペクトル挙動変化を捉えることにも成功した（図2）。

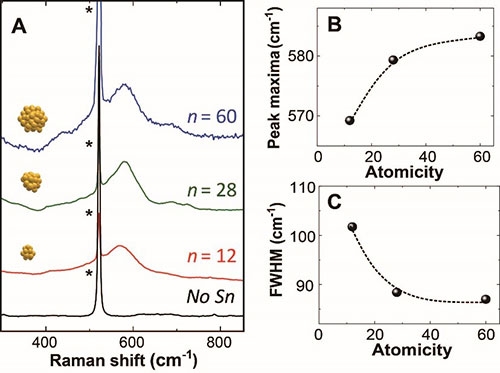

図2.

（A）金銀コアシェルSHINERS法によって直接計測された酸化スズサブナノ粒子のラマンスペクトルと、（B）構成原子数変化によるピークトップ位置と（C）ピーク半値幅値の変化

酸化スズサブナノ粒子の化学組成式を決定するために、X線光電子分光法（XPS）^[用語6]を用いて酸化状態を調査し、得られたスズ（Sn）と酸素（O）の組成式を求めた。得られた組成式に水分子を適当数添加したそれぞれの化学組成式（Sn₁₂O₂₅H₁₆, Sn₂₈O₄₈H₁₂, Sn₆₀O₁₁₂H₂₄）について、理論計算的手法で構造安定化後の構造に対してラマンスペクトルをシミュレーションし、実験で得られた振動スペクトルと一致することを明らかにした（図3）。

図3.

実測されたラマンスペクトル（実線）と構造安定化された構造からシミュレーションされたラマンスペクトル（点線）との比較と、それぞれの構造安定化されたクラスターの原子構造

こうして得られた酸化スズサブナノ粒子の構造から、スズ-酸素結合の平均結合距離を算出すると、構成原子数の小さいサブナノ粒子ほど、結合距離が長くなり、酸素供給能力が高くなることが示された。これは構成原子数が小さくなることで、触媒活性が向上する原因を直接的に解明する結果である。

研究成果

今回の研究ではシェル被覆金銀コアシェルナノ粒子を増強素子として高感度化した表面増強ラマン分光法を開拓し、既存の分光法では計測することができなかったサブナノ粒子の振動分光スペクトルの直接計測に成功した。さらに構成原子数の変化による微弱なスペクトル挙動の変化を捉えることにも成功した。

得られた各スペクトル挙動を理論計算的手法により振動分光シミュレーションすることで、サブナノ粒子の原子構造・表面組成を解析し、これまで現象学的^[用語7]にのみ確認されていたサブナノ粒子の特異的な反応活性の起源について、その構造や物性から論理的に説明することに成功した。

今後の展開

分子鋳型を用いて原子数や原子の種類を精密制御したサブナノ粒子は、山元教授らにより多数開発されており、新たな機能を持つ電子材料や高活性触媒材料の開発へ展開されている。今回、開発した超高感度ラマン分光法が、サブナノ科学の新領域において未知材料の、物性・活性の解明につながる評価指針となることが期待される。

論文情報

掲載誌 :	Science Advances（サイエンス・アドバンシーズ）
論文タイトル :	Ultrahigh sensitive Raman spectroscopy for subnanoscience: Direct observation of tin oxide clusters（サブナノサイエンスのための超高感度ラマン分光法：酸化スズクラスターの直接観察）
著者 :	Akiyoshi Kuzume, Miyu Ozawa, Yuansen Tang, Yuki Yamada, Naoki Haruta, Kimihisa Yamamoto
DOI :	10.1126/sciadv.aax6455
